（以下照片不是同時間拍攝，有顆風扇換過了，所以會不太一樣）
首先是外觀：
尺寸大約25x22公分，和我心中的期望大小接近（我希望29.7x21的a4尺寸，可以好好裝顆flex標準規格的電源進去）
背板一覽順便和酷媽elite100比較一下，內建電源的期望真的就只差這麼一點點...
...不過酷媽那顆的深度超過30公分（大概26x33），拉這麼長只為了可以塞進3.5硬碟，實際上裝個ssd其他空間就浪費了，比較可惜
電源接頭是在光華買料自己改的，等下開蓋就知道裡面怎麼接的會用這種接頭了
鏘鏘！（左邊那顆sei用放的，後來就換掉了）
先把光碟機連支架拆下來，硬碟就倒掛在光碟機底下
機殼裡面放的是筆電變壓器的形式（最大功率約42w，12v3.5a規格），所以買一條線剪了再加個接口延長到機殼上，就不用想著怎麼把變壓器的接口對到機殼後面w
變壓器再接上atx電源轉接板，轉為電腦標準形式的各種連接器
驚險閃過XD
最早在組裝時還有公器私用（欸）一下，桌面待機和跑分耗電（右邊顯示瓦數的實驗用電源供應器→atx電源轉接板），不過那時還沒灌系統，就沒測occt或者f＠h時的耗電了
這次開蓋還有個工作，就是順便把sata排線換成更細的銀欣線

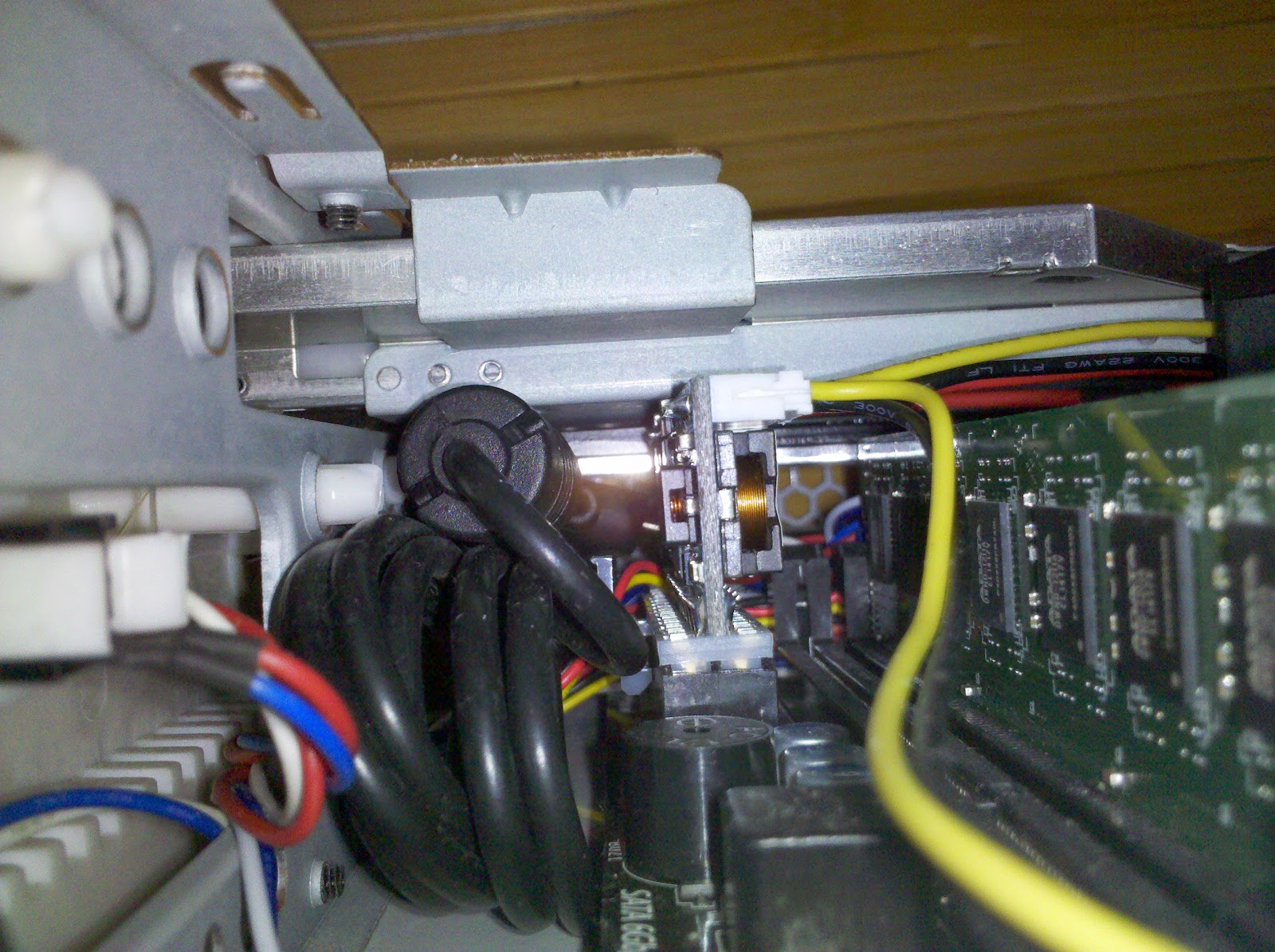

圖中黃線連接硬碟，兩頭都是sata接頭，就是這次要更換的目標
那條被壓彎的紅線...是光碟機的線，一邊是sata接主機板和大4p接電源，另一邊是筆電光碟機的6+7pin接頭，主機板sata線端似乎沒有廠商做90度形式的接頭，就算銀欣有出筆電光碟機用線，sata線和線頭也不是極細型，蠻可惜的。不知道銀欣會不會想到這件事XD
黃色sata線要換成這條
偷一下銀欣網站的圖，銀欣的光碟機線雖然在光碟機一側做成90度側出線，但是在sata端也只是普通的sata頭，沒有做成cp11那樣的側出線sata頭，有點可惜
cpu旁邊的軸流扇（那顆sei）改成4公分厚扇往機殼外吹，一樣使用sunon建準製品，個人偏好w不過買到靜音型了，解熱能力有點一拜...
說真的，這樣一條30公分的sata線掛在架子上要兩百，和旁邊普通sata線四十五十一比好像很沒競爭力，可是當你左閃右閃線還是卡卡的時候，就不是什麼成本還是競爭力的問題了，兩百掏出來就可以把問題解掉是很便宜的價碼...
改好了，蓋回去，完工

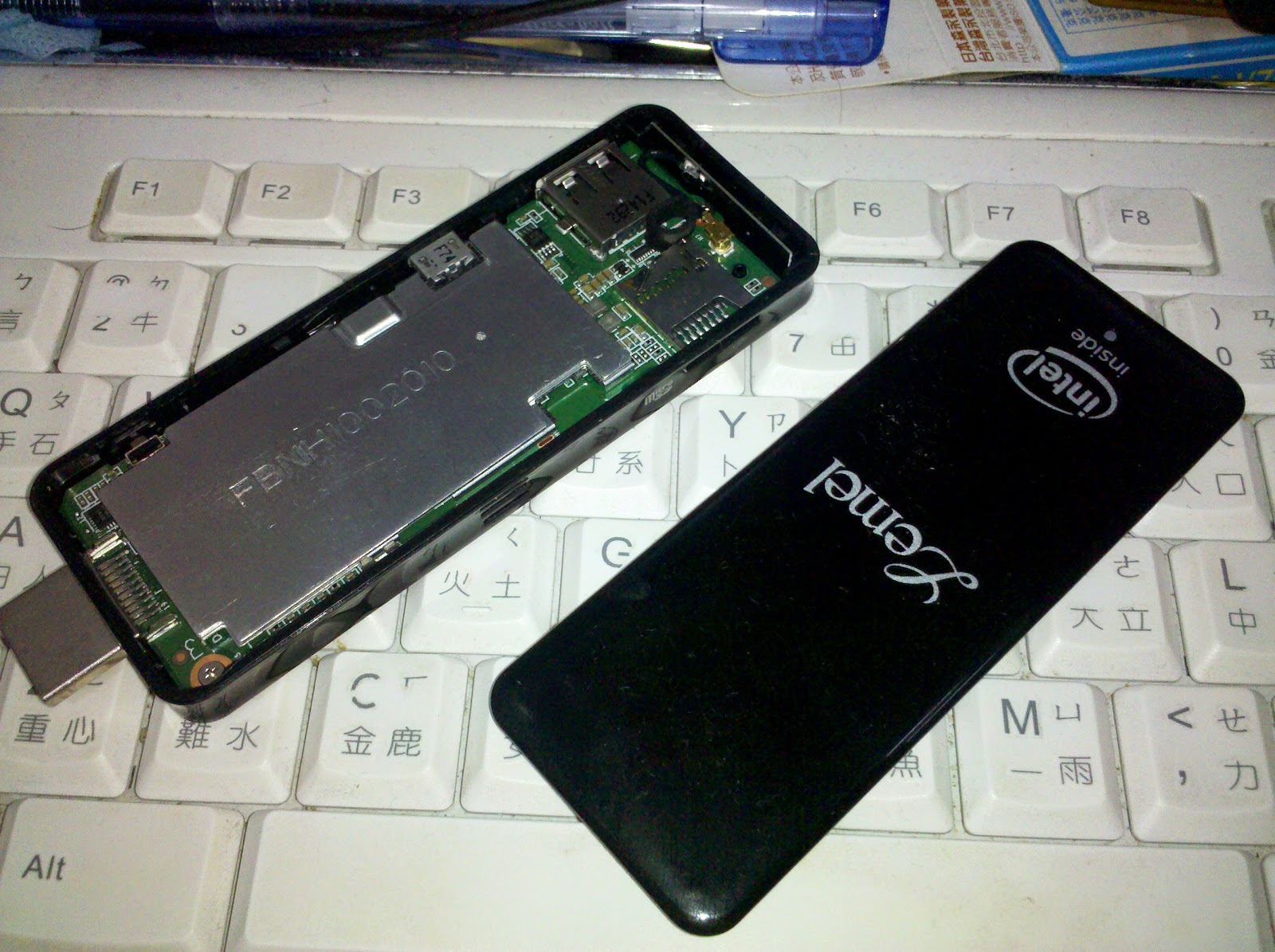

其實自己再怎樣惡搞，也小不過廠商自己跳下來搞...
其實這顆機殼也曾經挑戰過fm2平台的...
